Funktionsweise
VitaProtect bietet Ihnen eine innovative Lösung für
ein vollautonomes und drahtloses Sensorensystem zur Überwachung, Alarmierung und
Rückverfolgbarkeit der relevanten Daten Ihrer Kühl- und Gefriersysteme um eine sichere Aufbewahrung und Lagerung von Lebensmitteln, Medizinprodukten und Pharmazeutika
auf höchstem Niveau zu gewährleisten.
Das System besteht aus drahtlosen Temperatursensoren in Kühl- oder
Gefriersystemen, Temperatur- und Feuchtigkeitssensoren im Ladenbereich, Türsensoren,
Repeater und Gateway, das Daten drahtlos über das LTE-Modul über das GSM-Netz an den
Server überträgt. Die Lösung ist völlig autonom und daher unabhängig von der
IT-Infrastruktur (WiFi-Netzwerk) des Marktes oder der Betriebsstätte.
Die Sensoren senden alle zwei Minuten Daten an das System und zeigen dem Benutzer (z. B. dem
Geschäftsleiter) über die grafische Schnittstelle der Anwendung die aktuellen
Temperaturen, Temperaturverläufe, das Öffnen und Schließen der Türen in den
Kühl- und Gefriersystemen an.
Aufzeichnungen werden von den Sensoren automatisch und drahtlos an das Gateway zum Server und
von dort an jedes Gerät übertragen, das über die Synstores HRS-Anwendung mit dem
Internet verbunden ist. Die Daten werden in Form von täglichen HACCP/GxP-Berichten auf dem
Server gespeichert. Die Berichte stehen dem Benutzer sofort in Form von PDF-Dateien zur
Verfügung, die mit einem Klick heruntergeladen werden können. Die Berichte werden
gemäß den geltenden Gesetzen mindestens ein Jahr lang auf dem Server gespeichert. Das
System entspricht der EN 12830:2018.
Konform
Wir garantieren volle HACCP und GxP Konformität gemäß den geltenden gesetzlichen Bestimmungen.
Autonom
Drahtlos und unabhängig von Ihrer IT Infrastruktur gemäß EN 12830:2018 mit 24h Pufferbatterie.
Wartungsfrei
Wasserdicht, Staubdicht und mit einer Batterie-Lebensdauer von bis zu 30 Jahren, wobei wir Ihnen 10 Jahre garantieren.
Europäische Lösung
Die gemessenen Daten werden für mindestens 1 Jahr sicher auf europäischen Microsoft Azure Cloud Servern gespeichert.
In der Broschüre des Herstellers erfahren Sie mehr über die Lösung!
Download
Komponenten

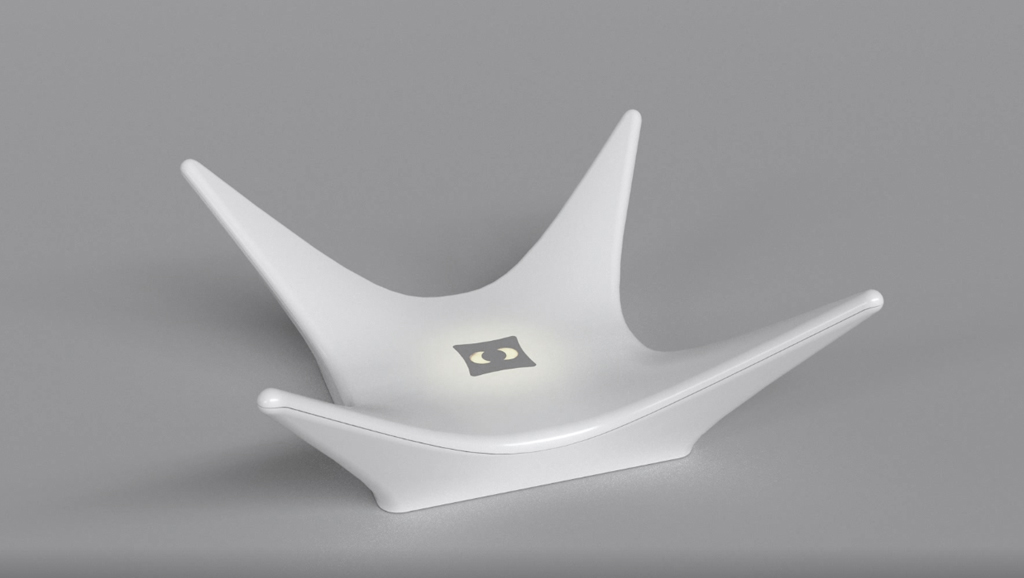

Gateway GB41
LTE-Modul für drahtlose Temperatur- und Feuchtigkeitssensoren
5V USB-Adapter, extern
Betriebstemperatur: -10˚C bis 50˚C
Lagertemperatur: -40˚C bis 55˚C
GSM LTE Modem
Integrierte SIM
Integrierte GSM Antenne
Verwendete Frequenz 868.3 MHz
Interner Speicher 2GB mind. 100 000 Proben
Pufferbatterie für min. 24h Betrieb
Abmessungen 210 x 210 x 80 mm
Schutzart IP20

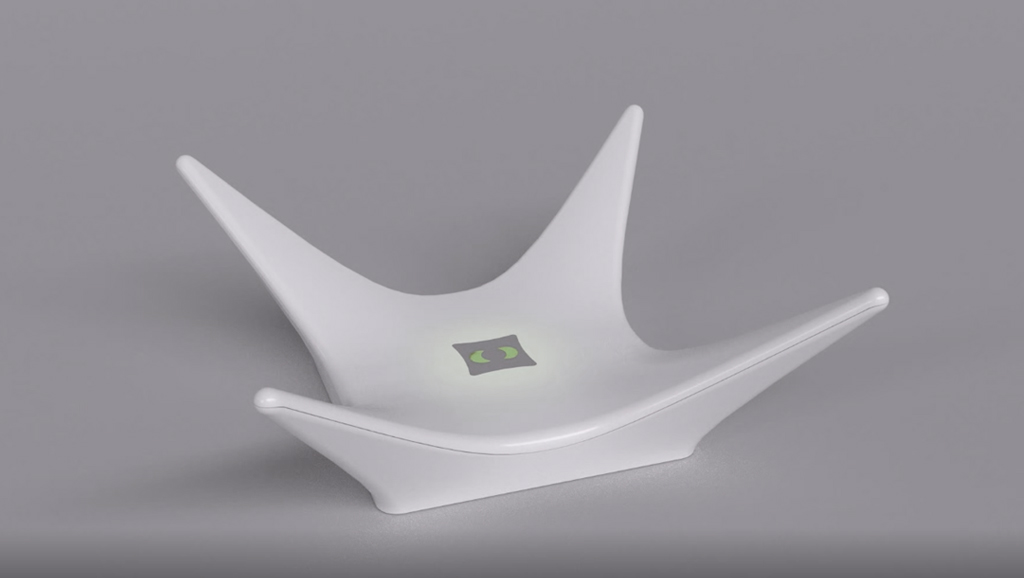

Repeater GE41
Verstärker für weiter entfernte Sensoren
Verwendete Frequenz 868.3 MHz
Abmessungen 210 x 210 x 80 mm
Batteriebetrieb (bei Netzausfall) für die Dauer von mindestens 24 Stunden
Externer USB-Adapter zur Stromversorgung
Schutzart IP20
HACCP Temperatursensor TS1
Komplett drahtloser Temperatursensor
Genauigkeit der Temperaturmessung max. +/- 0.3 °C im Temperaturbereich
-30°C bis +50°C mindestens 10 Jahre lang
Temperaturbereich des Temperatursensors -30°C bis +50°C Messintervall alle 2 Minuten
Verwendete Frequenz 868.3 MHz
Mindestlebensdauer der Batterie 10 Jahre, integriert
Erfassungsbereich in offenen Bereichen 800 m
Abmessungen 80 x 20 mm
Keine Kalibrierung erforderlich
Schutzart IP65
Temperatur - und Feuchtigkeitssensor - Lobby Sensor LS1
Komplett drahtloser Temperatur- und Feuchtigkeitssensor
Genauigkeit der Temperaturmessung max. +/- 0.5°C
Temperaturbereich des Temperatursensors: -5°C bis +45°C
Feuchtigkeitsmessung zwischen 0-100%
Messintervall alle 2 Minuten
Verwendete Frequenz 868.3 MHz
Mindestlebensdauer der integrierten Batterie von 10 Jahren (austauschbar)
800m Erfassungsbereich in offenen Bereichen
Abmessungen 80 x 80 x 12 mm
Keine Kalibrierung erforderlich
Schutzart IP20
Türsensor DS1
Voll drahtloser Türkontakt
Verwendbarer Temperaturbereich des Temperatursensors -30°C bis +50°C
Verwendete Frequenz 868.3 MHz
Mindestlebensdauer der Batterie 10 Jahre, integriert
Erfassungsbereich in offenen Bereichen 800 m
Abmessungen 88 x 19 x 35 mm
Schutzart IP65
Ersatz – Türmagnet – kurz DS1M
Abmessungen 38 x 14 x 25 mm
Schutzart IP65

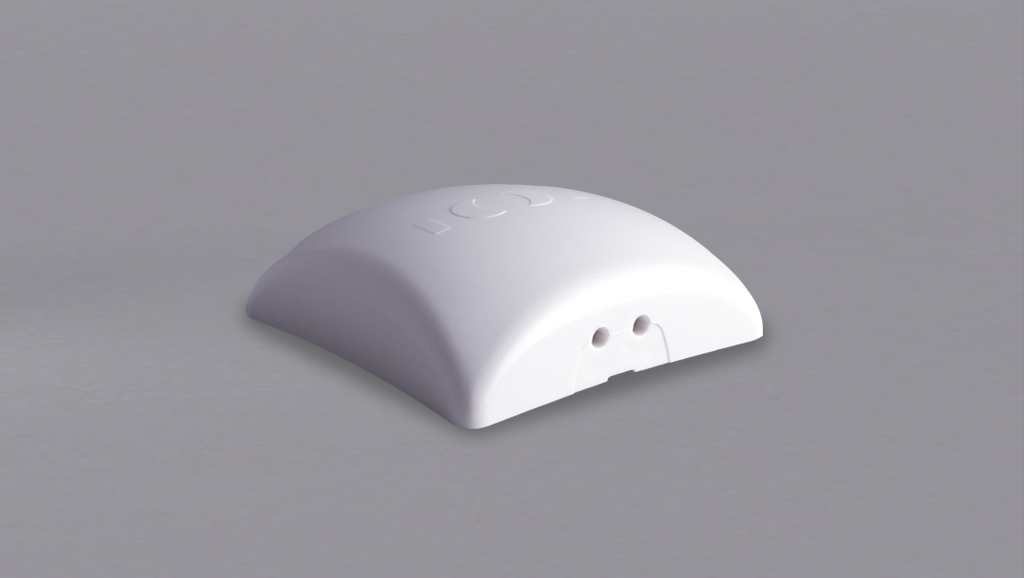

Basismodul für 2 externe Sensoren EB2
Komplett drahtlose Ausführung
Betriebstemperatur: -30 °C bis +50 °C
Messintervall alle 2 Minuten
Verwendete Frequenz 868,3 MHz
Mindestlebensdauer der Batterie 10 Jahre, integriert, austauschbar
Erfassungsbereich in offenen Bereichen 800 m
Abmessungen 80 x 80 x 25 mm
Bis zu 2 Sensoren anschließbar
Montage mittels Magnethalter
Keine zusätzliche Kalibrierung erforderlich
Schutzart IP65

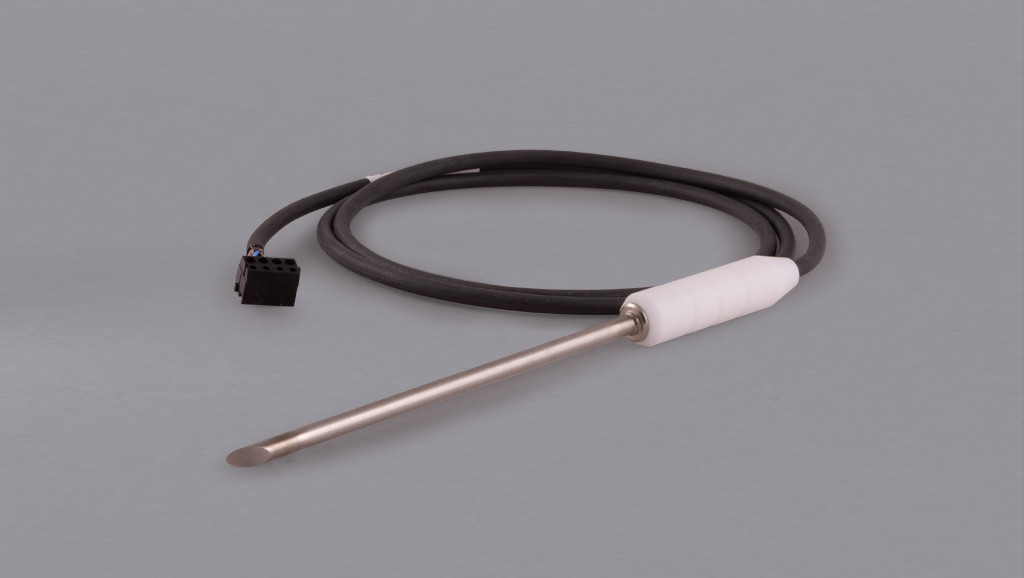

Einstech Sensor für Kerntemperatur (1,5 m Kabel) NS4
Genauigkeit der Temperaturmessung 0,4 °C im Temperaturbereich
-30 °C bis +80 °C mindestens 10 Jahre lang
Keine zusätzliche Kalibrierung erforderlich
Kabellänge 1,5 m
Schutzart IP65

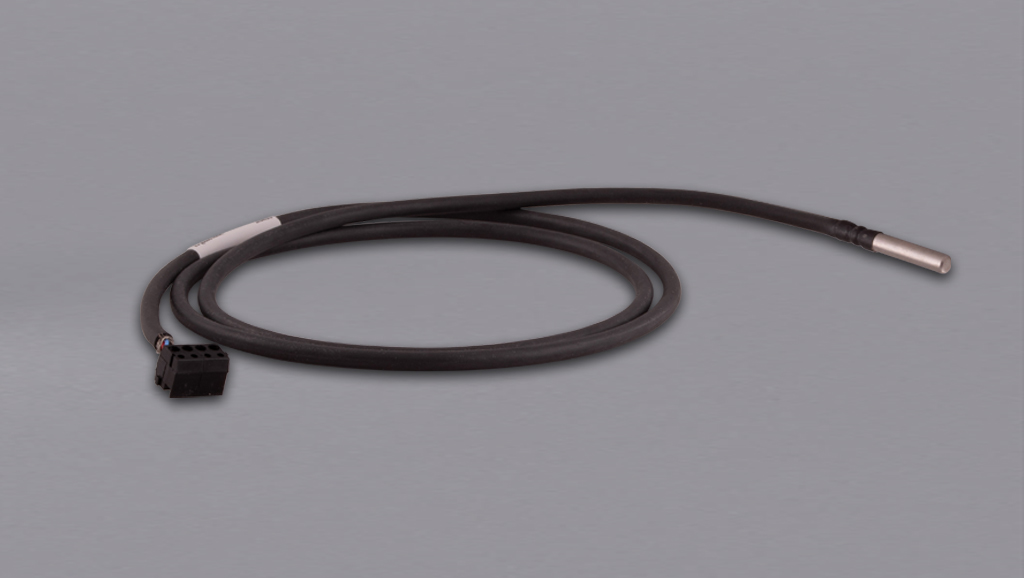

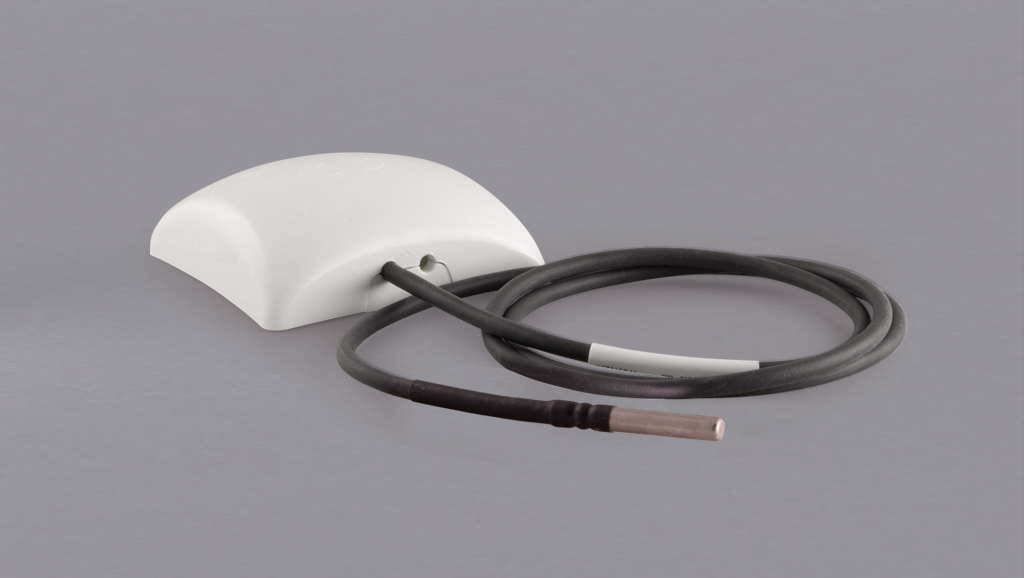

Externer Sensor 50 mm Spitze (1,5 m Kabel) ES5
Genauigkeit der Temperaturmessung 0,4 °C im Temperaturbereich
-30 °C bis +80 °C mindestens 10 Jahre lang
Keine zusätzliche Kalibrierung erforderlich
Kabellänge 1,5 m
Schutzart IP65

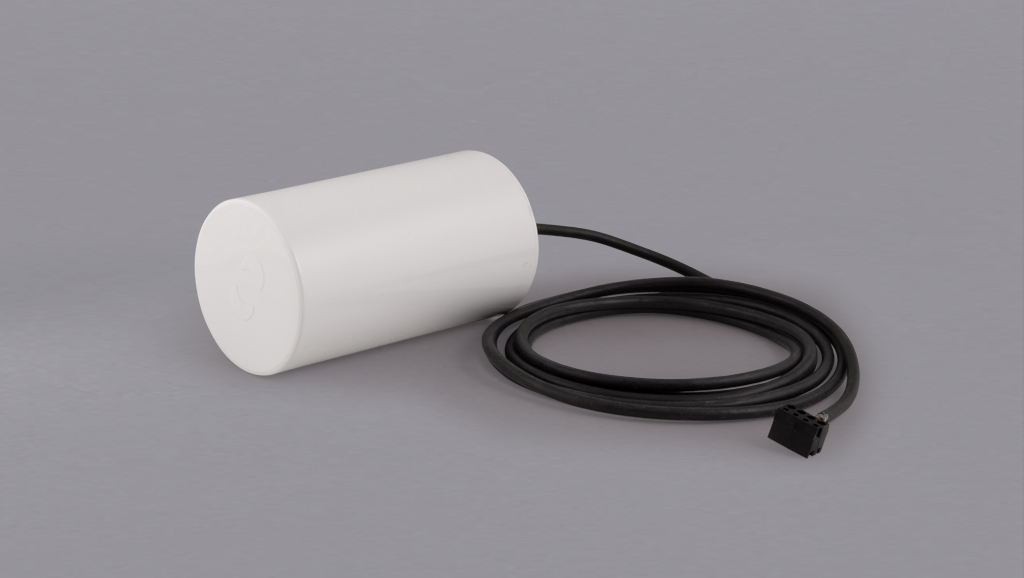

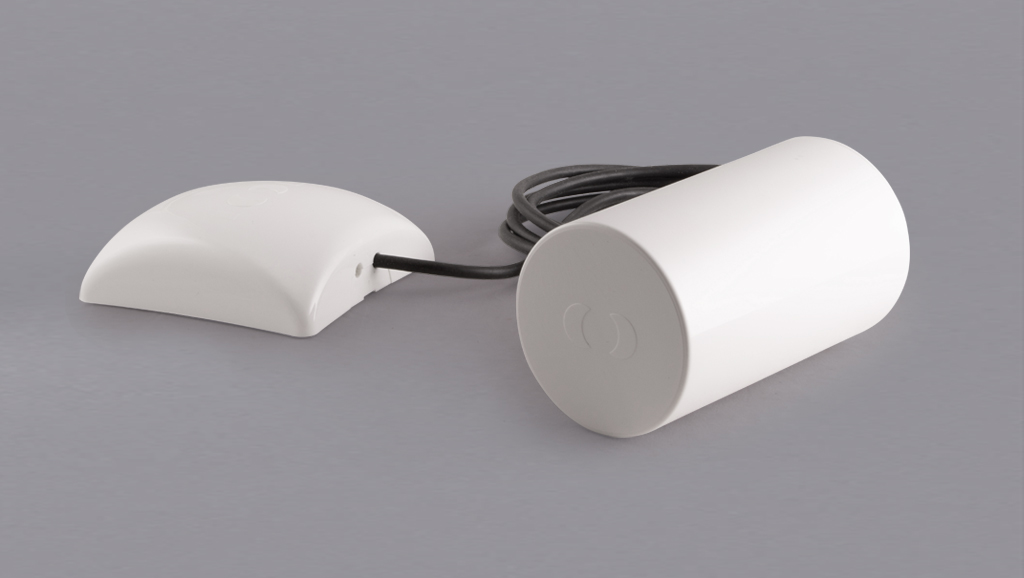

Produkttemperatur Simulations Sensor (1,5 m Kabel) PS7
Genauigkeit der Temperaturmessung 0,4 °C im Temperaturbereich
-30 °C bis +50 °C mindestens 10 Jahre lang
Keine zusätzliche Kalibrierung erforderlich
Kabellänge 1,5 m
Schutzart IP65
Mögliche Sensorkombinationen

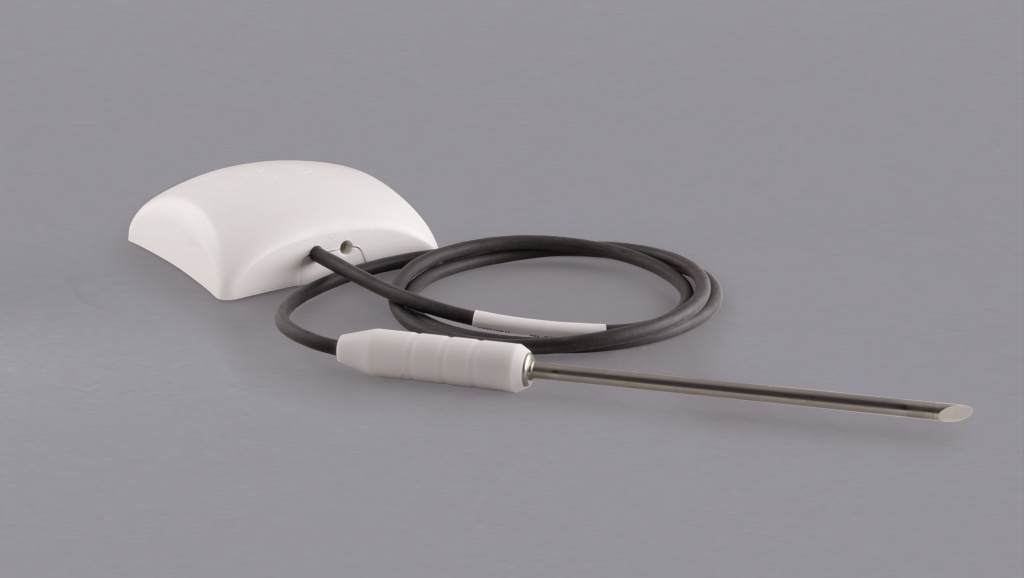

Einstech Sensor für Kerntemperatur
Externer Sensor 50 mm Spitze
Produkttemperatur Simulations Sensor

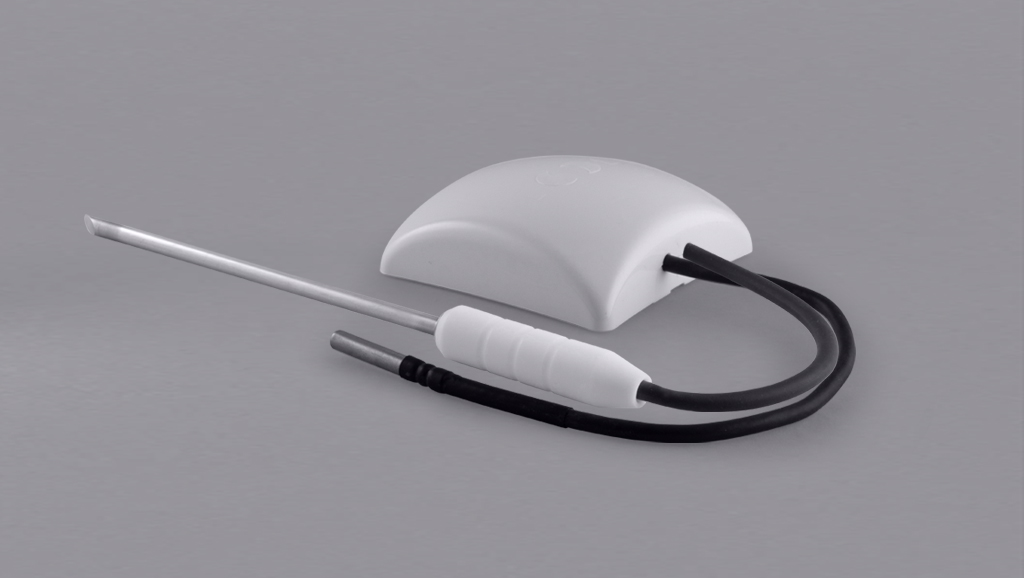

Einstech Sensor für Kerntemperatur und externer Sensor 50 mm Spitze

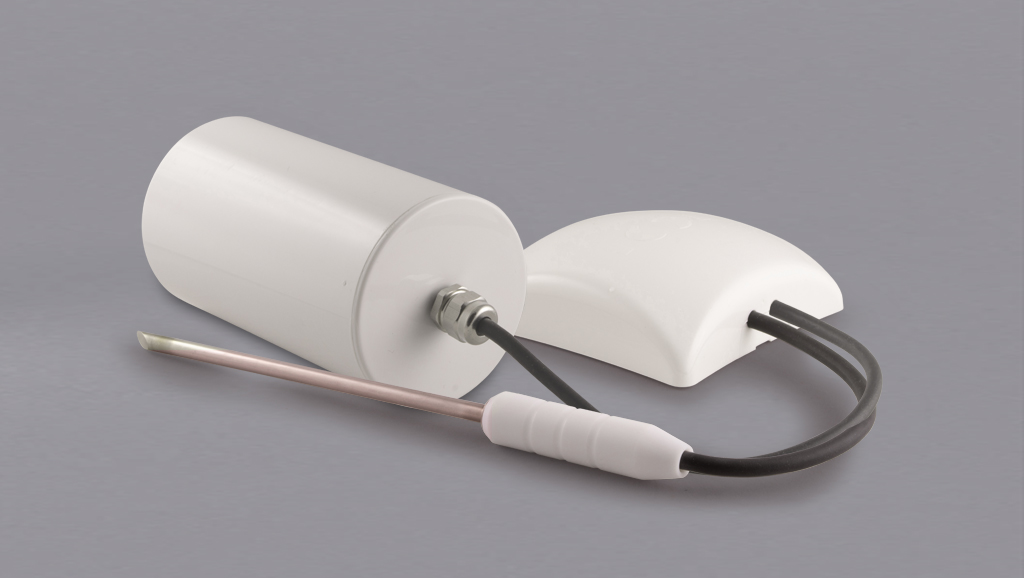

Produkttemperatur Simulations Sensor und Einstech Sensor für Kerntemperatur

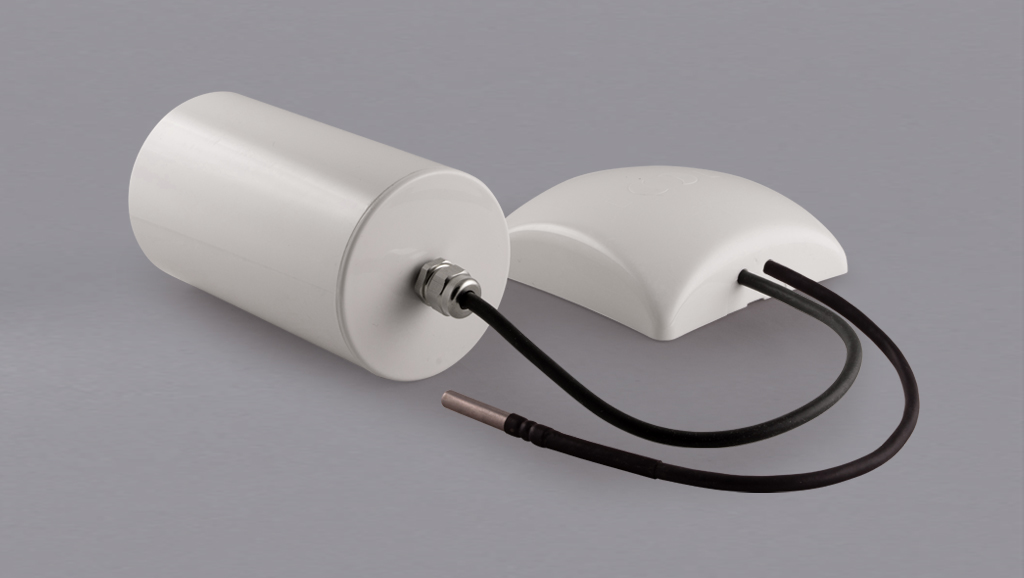

Externer Sensor 50 mm Spitze und Produkttemperatur Simulations Sensor
Zubehör

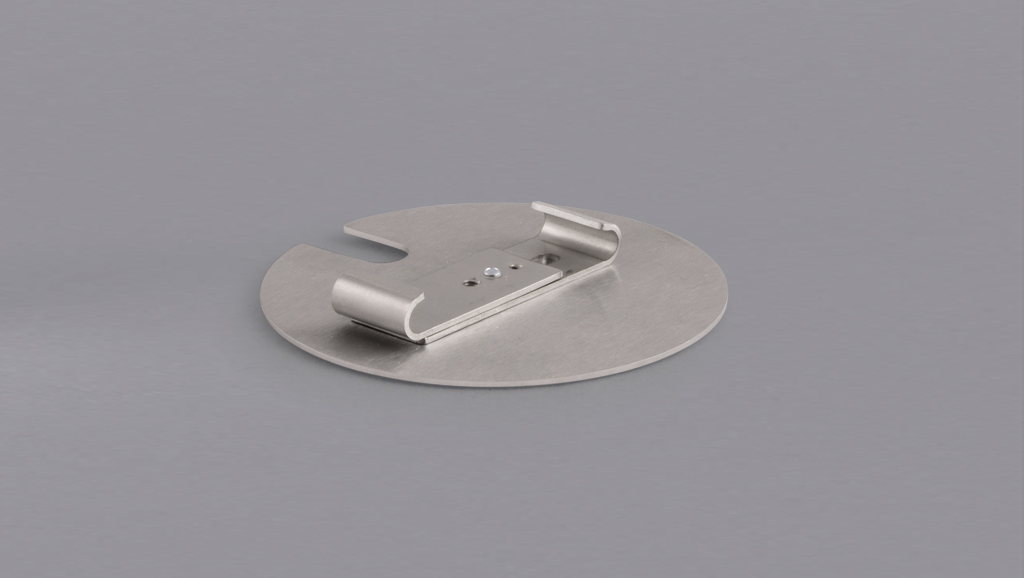

Draht - Klemmhalterung für Sensoren MTS2

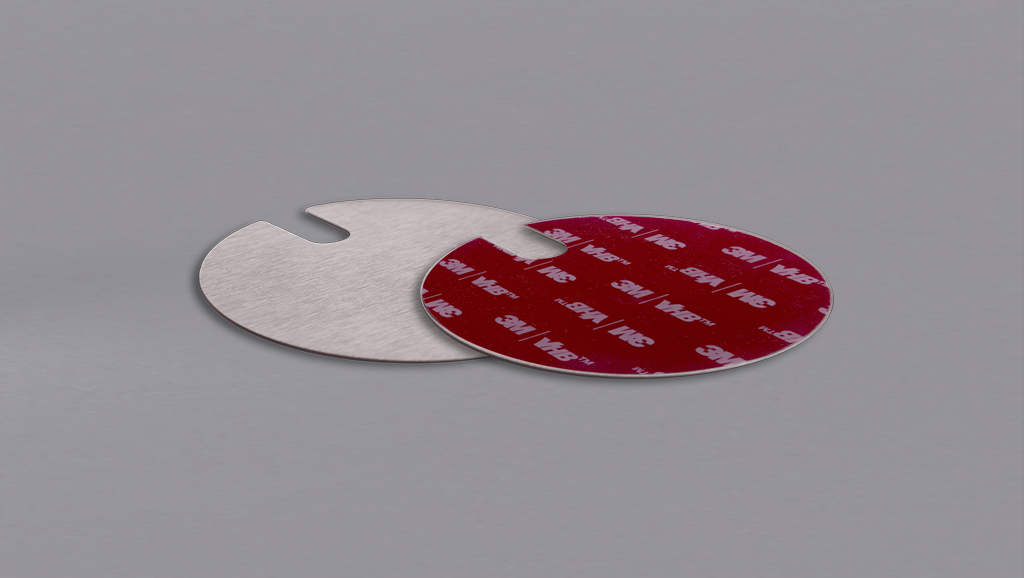

Ersatz - Montageplatte für Sensoren mit Klebeband MTS1

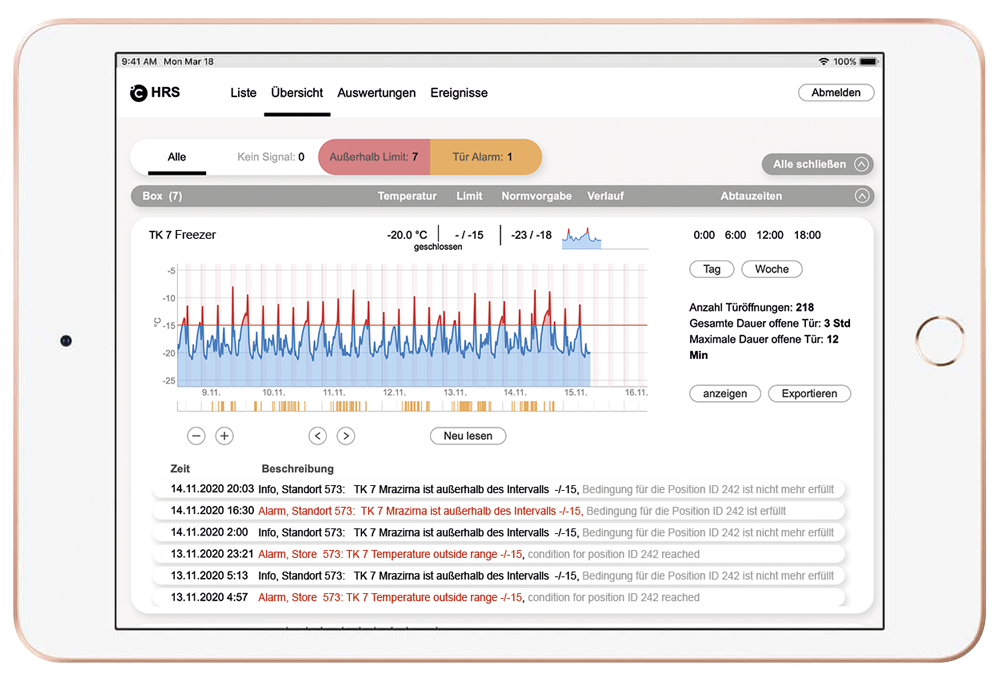

App
Visualisierungen sowie die Berichte stehen dem Benutzer sofort in Form von PDF-Dateien in der (Web) App zur Verfügung und können mit einem Klick heruntergeladen werden.
